Arduino Tutorial 2: Primeros montajes

Introducción al tutorial

En el tutorial anterior dejamos habilitado el software para el desarrollo de nuestros diseños, sólo nos falta realizar el montaje físico. En este tutorial veremos los resultados de nuestras prácticas gracias a una protoboard. Las placas protoboard son placas de montaje rápido las cuáles se pueden encontrar en tiendas de electrónica. Su uso principal es el montaje de conexiones para realizar circuitos de prueba, sin la necesidad de soldarlos.
protoboard
Imagen de una protoboard común.

Partes de una PCB

De esta imagen podemos sacar cosas importantes, como por ejemplo:

La línea de alimentación positiva, señalada en rojo, que conectaremos al pin Vcc de arduino.

La línea de alimentación negativa, en azul, que conectaremos a GND.
Hay que destacar que las líneas del medio están conectadas por columnas, como indican las líneas negras. Además, es necesario puentear (naranja) la columna del medio superior con la columna del medio inferior. Es muy importante revisar todas nuestras conexiones antes de lanzarnos a probar un nuevo proyecto.

Cargando nuestro primer ejercicio

Vamos a cargar un primer proyecto de prueba de la librería del Arduino, el clásico Blink, en el que un led conectado al pin 13 y a gnd, se encenderá y apagará alternativamente por un determinado período de tiempo. Damos a Archivo-> Ejemplos -> Basics-> Blink. Nos saldrá una pantalla como esta:
Texto comentado del primer ejercicio Blink
Texto comentado del primer ejercicio Blink
Vamos a analizar algunas de estas cosas que tengo subrayadas por aquí. Quiero que nos hagamos una idea de lo que van a significar algunos términos como int, pinMode, digitalWrite o delay.
int nos sirve para declarar una variable, en este caso como vemos led, a la cual la vamos a dar un valor (13), para que cuando declaremos pinMode como salida, interprete que vamos a activar nuestro pin número 13. Generalmente, los pines que vamos a utilizar en el proceso los vamos a declarar en el bloque setup, y en el bloque loop declararemos todo el proceso.

En el bloque loop tenemos lás ordenes digitalWrite y delay. Me he permitido añadir una variable llamada tiempo para cambiar rápidamente el tiempo que dura cada proceso, esto es útil especialmente cuando tratamos con problemas muy largos. digitalWrite es una orden que nos permite activar la tensión en el pin 13 (en el led) cuando estemos en el comando HIGH y desactivarlo cuando estemos en LOW. Por último delay nos indica el tiempo de cada proceso. Le damos a compilar y ya solo nos queda montar el esquema tal que así :

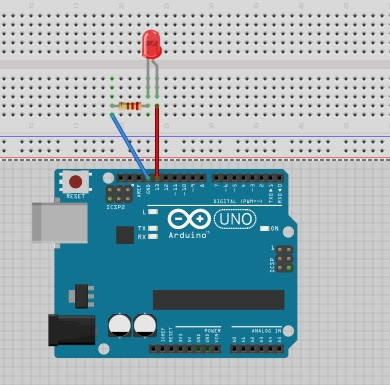

Esquema a emplear

Tener en cuenta colocar el polo positivo del led conectado a 13, y el negativo a GND.
Esquema a usar en este tutorial.
Esquema a usar en este tutorial.
Como curiosidad en este primer ejemplo podemos conectar el led directamente a la protoboard, pues el pin 13 tiene interiormente una resistencia que permite que conectemos el led sin que se funda, veamoslo:

Ya tenemos todo, solo nos falta cargar y se ejecutará el programa, os dejo una pequeña demostración.

En los próximos tutoriales nos dedicaremos a crear montajes sencillos que nos permitirán conocer un poco más el código y los actuadores que vamos a emplear. nos vemoooos
